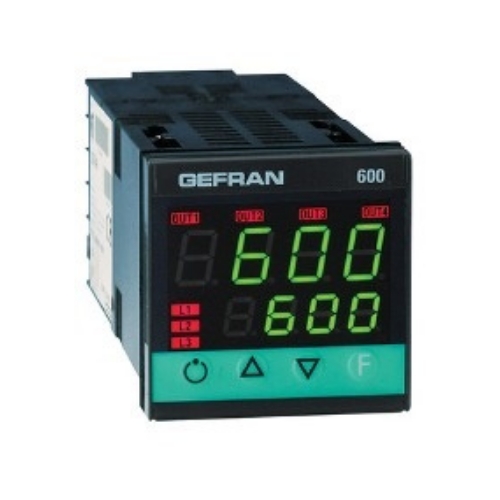

SMT kullanılarak üretilen, 48×48 (1/16 DIN) formatındaki mikroişlemci kontrolörü.

Lexan membran ile korunan ve IP65 seviyesinde ön panel koruması sağlayan eksiksiz bir operatör arayüzü sunar.

4 tuşu, her biri 4 rakamlı iki yeşil LED ekranı, 4 mantık veya röle çıkışı için 4 kırmızı sinyal LED'i ve cihazın çeşitli çalışma durumlarını işaret eden 3 diğer programlanabilir LED'i vardır.

Proses değişkeni için ana giriş evrenseldir ve birçok tipte sinyal bağlanabilir: termokupllar, direnç termometreleri, termistörler, normalize edilmiş doğrusal girişler, hepsi ön panel tuşlarını kullanarak özel doğrusallaştırma olanağına sahiptir.

Giriş tipi ön panel tuşlarından seçilir; harici şöntlere gerek yoktur.

Akım trafosundan gelen ikinci bir yardımcı analog giriş de mevcuttur.

İzole dijital giriş ile; iki adet önceden ayarlanabilir ayar noktasından birini seçebilir, Manuel-Otomatik modunu seçebilir, alarm hafızasını sıfırlayabilir veya tutma fonksiyonunu etkinleştirebilirsiniz.

Cihaz 4 çıkışa kadar sahip olabilir: röle (3A, 250V) veya lojik (12Vdc, 20mA).

Voltaj veya akımda analog çıkış da mevcuttur.

Her bir çıkışın işlevi ön panel tuşlarından serbestçe yapılandırılabilir.

Kontrol ve alarm çıkışlarının yanı sıra, proses değişkeni, set noktası, sapma, alarm limitleri ve seri hattan alınan değerler ile dijital veya retransmisyon girişinin durumunu tekrarlayan çıkışlara sahip olabilirsiniz.

Harici vericileri çalıştırmak için başka bir izole çıkış (10 veya 24 Vdc, 30 mA maks.) mevcuttur.

Seri haberleşme opsiyonu (RS485 standardında mevcuttur) GEFRAN CENCAL ve MODBUS RTU olmak üzere iki protokollü denetim sistemlerine ve PLC'lere bağlantı imkânı sağlar.

Parametrelerin fonksiyonel bloklar halinde gruplandırılmasıyla ( kontrol parametreleri için CFG , girişler için Inp , çıkışlar için Out , vb.) enstrüman programlaması kolaylaştırılır.

Cihaz ayrıca donanım yapılandırmasına göre görüntüleme parametrelerini seçebilir ve alakasız parametreleri otomatik olarak maskeleyebilir.

Cihaz, sadece birkaç parametreye sahip (sadece sipariş edilen model için ve kontrol cihazının çalışması için gerekli olan) "KOLAY" bir konfigürasyonla birlikte sunulur.

Bu şekilde, sadece set noktasını ve alarmı ayarlamanız ve düğmeden self-tuning'i başlatmanız gerekir. 600 geri kalan her şeyi yapar.

Daha basit bir yapılandırma için, bir kablo ve Windows ortamı için bir rehberli programdan oluşan bir PC programlama kiti mevcuttur (bkz. veri sayfası kodu 80020).
