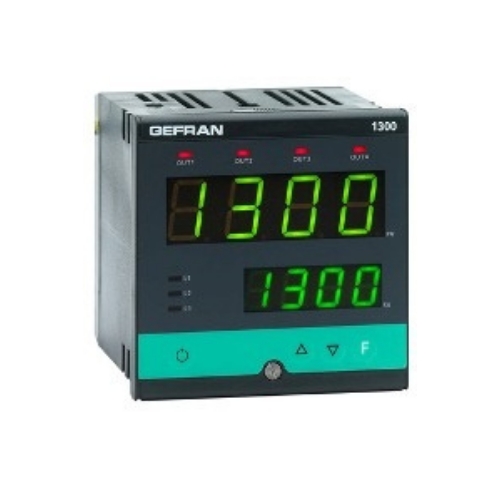

1200 için 48×96 (1/8DIN) formatlı ve 1300 için 96×96 (1/4DIN) formatlı SMT teknolojisi ile üretilmiş mikroişlemci kontrolcüleri.

IP65 ön panel koruma seviyesini garantilemek için Lexan membran ile korunan komple operatör arayüzü.

4 tuştan, çift 4 haneli yeşil LED ekrandan, 4 röle/mantık çıkışı için 4 kırmızı sinyal LED'inden ve cihazın çeşitli fonksiyon durumlarını işaret eden programlanabilir fonksiyonlu 3 ek LED'den oluşur.

Kontrol edilecek değişken için ana giriş evrenseldir ve çok çeşitli sinyallerin bağlanmasına izin verir: termokupllar, direnç termometreleri, termistörler, normalize edilmiş doğrusal girişler, hepsi ön panelden özel doğrusallaştırma ayarı olasılığıyla. Giriş türü tamamen ön panelden seçilir ve harici adaptör şöntleri/ayırıcıları gerektirmez.

Akım trafosundan ikinci bir yardımcı analog giriş mevcuttur. İki ön ayarlı ayar noktasından birini seçebilir, Manuel-Otomatik modunu seçebilir, alarm hafızasını sıfırlayabilir veya dijital giriş aracılığıyla tutma işlevini etkinleştirebilirsiniz.

Cihaz 4 çıkışa kadar çıkış sağlar: röle (5A, 250VAC/30VDC cosφ = 1) veya lojik (24V ± %10 (10Vmin a 20mA)).

Voltaj veya akımda bir analog çıkış da mevcuttur. Her bir çıkışın işlevleri ön panelden serbestçe yapılandırılabilir. Kontrol ve alarm çıkışlarına ek olarak, dijital veya yeniden iletim girişinin durumunu proses değişkeni, ayar noktası, sapma, alarm tetikleme noktaları ve seri hat üzerinden edinilen değerlerle tekrarlayan çıkışlara da sahip olabilirsiniz.

Dışarıdaki vericileri çalıştırmak için ek bir çıkış (24VDC, 30mA maks.) mevcuttur.

Seri iletişim seçeneği Akım Döngüsü veya RS485'te, MODBUS RTU protokolü ve 19200 baud (485) maksimum hızıyla olabilir. Cihazın tüm programlama prosedürü, parametrelerin fonksiyon bloklarında gruplandırılmasıyla kolaylaştırılmıştır (kontrol parametreleri için CFG, girişler için Inp, çıkışlar için Out, vb.).

Cihaz ayrıca donanım yapılandırmasına göre görüntülenecek parametreleri seçebilir ve bu sayede alakasız parametreler otomatik olarak gizlenir.

Enstrüman, sadece birkaç parametre (sadece sipariş edilen modele ait ve kontrolörün çalışması için gerekli olanlar) gerektiren bir "EASY" konfigürasyonuyla birlikte gelir. Bu şekilde, sadece ayar noktasını ve alarmı ayarlamanız ve ardından belirli düğmeyle kendi kendini ayarlamayı başlatmanız gerekir.

Daha basit bir yapılandırma için, bir kablo ve Windows ortamı için bir rehberli programdan oluşan bir PC programlama kitini kullanabilirsiniz
