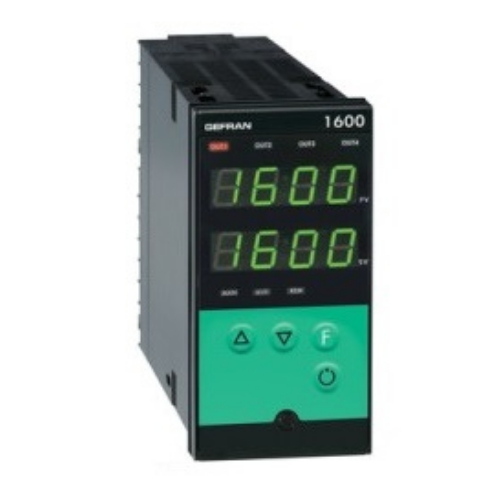

SM Teknolojisi kullanılarak üretilen, 48×48 / 96×96 (1/8 DIN – 1/4 DIN) formatındaki mikroişlemci kontrolörü.

Cihaz, IP65 seviyesinde ön panel koruması sağlayan Lexan membran ile korunan eksiksiz bir operatör arayüzü sunar.

4 tuşu, her biri 4 rakamlı iki yeşil LED ekranı, 4 mantık veya röle çıkışı için 4 kırmızı gösterge LED'i ve cihazın çeşitli çalışma durumlarını belirtmek için programlanabilir 3 LED'i vardır.

Proses değişkeni için ana giriş evrenseldir ve birçok tipte giriş sensörünün bağlanmasına olanak sağlar: J, K, R, S, T, B, E, N, Ni-Ni18Mo, L tipi termokupl; 3-kablolu direnç termometresi Pt100; termistör PTC; doğrusal girişler 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA ve potansiyometre, hepsi ön panel tuşları kullanılarak tanımlanabilen özel doğrusallaştırma olanağına sahiptir.

Giriş tipi ön panel tuşlarından seçilir ve harici şönt veya adaptör gerekmez. Uzaktan ayar noktası, potansiyometre veya akım trafosu için doğrusal bir giriş (0-10V, 2-10V, 0-20mA / 4-20mA) için de yapılandırılabilen ikinci bir yardımcı izole analog giriş mevcuttur.

Yardımcı giriş işlevi, özel doğrusallaştırma olanağı dahil olmak üzere tamamen yapılandırılabilir. 4'e kadar yerel ayar noktasının seçimi için 2 mevcut izole dijital girişi yapılandırmak mümkündür; dahili zamanlayıcının başlatılması, durdurulması ve sıfırlanması; Otomatik/Manuel, Lok/Uzaktan işlevleri; alarm belleği sıfırlama; giriş tutma işlevi.

Cihazda 4 adede kadar röle (3A/250V) veya lojik (12Vdc, 20mA) çıkış ve voltaj veya akımda 2 adede kadar izole analog çıkış bulunabilir.

Her çıkışın fonksiyonu ön panel üzerinden tamamen yapılandırılabilir.

Mevcut fonksiyonlar şunlardır: kontrol çıkışı, alarm çıkışı, zamanlayıcı, dijital giriş tekrarı, proses değerinin yeniden iletimi, ayar noktaları, sapma, alarm ayar noktası veya dijital iletişimden okunan değer.

Isıtma/Soğutma ayarı, soğutma parametrelerinin su, yağ veya hava akışkanının türüne göre ayarlanması olanağını sunar.

Harici vericileri veya potansiyometreleri çalıştırmak için ayrıca izole edilmiş bir çıkış (10 veya 24 Vdc, 30 mA maks.) mevcuttur.

Seri haberleşme arayüzü RS485 (RS232C uyumlu), herhangi bir parametrenin okunmasını veya değiştirilmesini ve cihazın çevrimiçi yönetilmesini (yerel/uzaktan manuel/otomatik komütasyon, dahili zamanlayıcı kontrolü, çıkışların doğrudan kontrolü) mümkün kılar.

Mevcut protokoller: MODBUS RTU ve CENCAL (Gefran).

Bunları kullanarak enstrüman parametrelerinden herhangi birine yazmak mümkündür.

Cihazın tüm programlama prosedürleri, parametrelerin fonksiyon blokları halinde gruplandırılması (kontrol parametreleri için CFG, girişler için Inp, çıkışlar için Out, vb.) ve en sık kullanılan parametreleri girmek için basitleştirilmiş bir menü seçme imkânı ile kolaylaştırılmıştır.

Yapılandırmayı daha da basitleştirmek için, Windows için menü kontrollü bir yapılandırma programı ve cihazı bağlamak için gerekli kabloyu içeren bir PC programlama kiti mevcuttur
