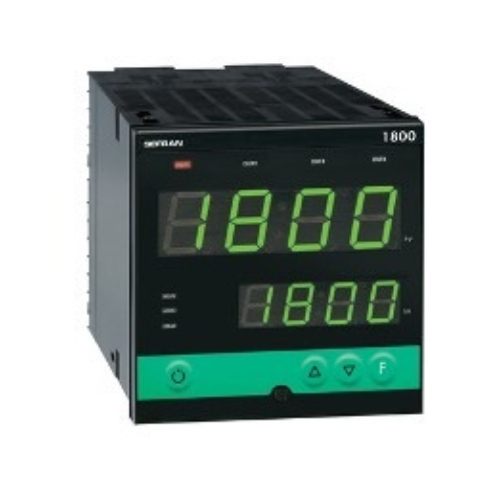

Üç kademeli motorlu vanalar için mikroişlemci kontrolörü, 48×96 / 96×96 (1/8DIN – 1/4DIN) ebatları.

SM Teknolojisi kullanılarak üretilen cihaz, IP65 seviyesinde ön panel koruması sağlayan Lexan membran ile korunan eksiksiz bir operatör arayüzü sunmaktadır.

4 tuşu, her biri 4 haneli iki yeşil LED ekranı, 4 mantık veya röle çıkışı için 4 kırmızı gösterge LED'i ve cihazın çeşitli çalışma durumlarını belirtmek için programlanabilir 3 LED'i vardır. 10 ledli kırmızı çubuk grafik göstergesi, kontrol, girişler, sapmalar veya vana pozisyonu için analog çıkışlarla ilişkilendirilebilir.

Proses değişkeni için ana giriş evrenseldir ve birçok tipte giriş sensörünün bağlanmasına olanak sağlar: termokupl, direnç termometresi, termistör, doğrusal girişler, potansiyometre, hepsi ön panel tuşları kullanılarak tanımlanabilen özel doğrusallaştırma olanağına sahiptir.

Giriş tipi ön panel tuşlarından seçilir ve harici şönt veya adaptöre gerek yoktur.

Üzerindeki iki nokta ile tanımlanan doğrusal bir fonksiyon kullanılarak girdinin düzeltilmesinin aktif hale getirilmesi mümkündür.

Lineer giriş veya vana konum geri bildirimi için potansiyometre olarak da yapılandırılabilen ikinci bir yardımcı izole analog giriş mevcuttur.

4 adede kadar yerel ayar noktasının seçimi için 2 adet mevcut izole dijital girişi yapılandırmak mümkündür; dahili zamanlayıcının başlatılması, durdurulması ve sıfırlanması; Otomatik/Manuel, Yerel/Uzaktan fonksiyonları; alarm hafızasını sıfırlama; giriş tutma fonksiyonu.

Bu cihazda 4'e kadar röle (3A, 250V) veya lojik (12Vdc, 20mA) çıkış bulunur; bunlardan 2'si açma/kapama vanası fonksiyonlarına, 2'si ise voltaj veya akımda izole analog çıkışa ayrılır.

Her çıkış fonksiyonu tuş takımından yapılandırılabilir; mevcut fonksiyonlar kontrol çıkışı (vanayı açma/kapama); alarm çıkışı; zamanlayıcı kontrollü çıkış; dijital giriş tekrarı; proses değerinin, ayar noktasının, sapmanın, alarm ayar noktasının veya dijital iletişimden okunan değerin yeniden iletilmesidir.

Harici vericileri veya potansiyometreleri çalıştırmak için ayrıca izole edilmiş bir çıkış (10 veya 24 Vdc, 30 mA maks.) mevcuttur.

Seri haberleşme arayüzü RS485 (RS232C uyumlu), herhangi bir parametrenin okunmasını veya değiştirilmesini ve cihazın çevrimiçi yönetilmesini (yerel/uzaktan manuel/otomatik komütasyon, dahili zamanlayıcı kontrolü, çıkışların doğrudan kontrolü) mümkün kılar.

Mevcut protokoller: MODBUS RTU ve CENCAL (Gefran).

Bu protokolleri kullanarak enstrüman parametrelerinden herhangi birine yazmak mümkündür.

Vanaların kontrolü için özel parametreler mevcuttur, örneğin aktüatör strok süresi, minimum darbe süresi, darbeli müdahale eşiği, ölü bölge; ayrıca kontrol tipi potansiyometre geri beslemeli veya geri beslemesiz; PD veya PID algoritması ile yapılandırılabilir.

Cihazın tüm programlama prosedürleri, parametrelerin fonksiyon blokları halinde gruplandırılması (kontrol parametreleri için CFG, girişler için Inp, çıkışlar için Out, vb.) ve en sık kullanılan parametreleri girmek için basitleştirilmiş bir menü seçme imkânı ile kolaylaştırılmıştır.

Enstrüman ayrıca donanım yapılandırmasına bağlı olarak görüntülenecek parametreleri seçebilir ve etkili olmayanları otomatik olarak gizleyebilir.

Yapılandırmayı daha da basitleştirmek için, Windows için menü kontrollü bir yapılandırma programı ve cihazı bağlamak için gerekli kabloyu içeren bir PC programlama kiti mevcuttur
