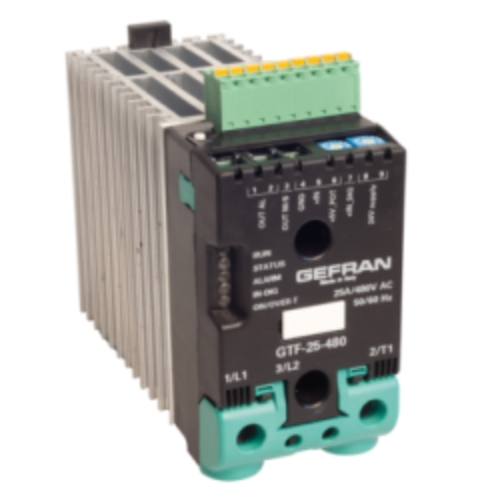

GTF serisi mikroişlemcili gelişmiş katı hal güç ünitesi kontrolleri, kompakt ve optimize edilmiş çözümlerle, farklı tipteki ısıtma elemanlarıyla birlikte kullanılmak üzere çeşitli güç çıkışları sunar.
Akım seviyeleri 25A ila 250A, nominal voltaj 480Vac ila 600Vac arasındadır. Komut girişi yapılandırılabilir ve 0-10V, 0/4-20mA sinyallerini, potansiyometreleri, mantık sinyallerini, maliyet etkin çözümler için PWM modları dahil kabul eder.
Cihaz ayrıca, takılabilir RJ10 (telefon) konnektörleri ile kolaylaştırılan kaskad zincir bağlantılarıyla Modbus RTU seri haberleşmesi veya çeşitli tipteki Fieldbus (Opsiyonel) ile de çalıştırılabilir.
Birçok tetikleme modu yazılımla yapılandırılabilir ve şunları sağlar:
– ZC: Sıfır Geçiş sabit çevrim süresi (1-200 sn aralığında ayarlanabilir), geleneksel yükler için
-BF: Patlama Ateşleme, optimize edilmiş minimum çevrim süresine sahip sıfır geçiş, düşük termal ataletli sistemler, orta dalga IR lambaları için
– HSC: Tek yarı çevrimli iletim veya durdurma çevrimlerini yöneten Yarı Tek Çevrimli Sıfır Geçiş (Patlama Ateşlemeye karşılık gelir), kısa dalga IR lambaları için yararlıdır, titreşimi azaltır ve güç hattında EMC gürültüsünün oluşumunu sınırlar (sadece tek fazlı yük veya 3 fazlı açık delta 6 uçlarına uygulanır)
– PA: Faz açısı kontrolü, kısa dalga IR lambaları, trafo primerleri için yararlıdır. Yük filamanlarının titreşimini tamamen ortadan kaldırır.
Bu kontrollere akım tepe noktalarının ve/veya maksimum RMS akım seviyesinin sınırlandırılması ile Yumuşak Başlatma ve Yumuşak Durdurma rampası fonksiyonları atanabilir.
Gelişmiş Donanım ve Yazılım çözümleri sayesinde farklı yük tiplerini hassas bir şekilde kontrol edebilirsiniz.
Akım sınırlaması ve akım, voltaj veya yük güç geri besleme fonksiyonları ile eşleştirilen faz açısı kontrolü, (örneğin) özel Super Kanthal™ ısıtma elemanları, Silisyum Karbür dirençler veya transformatör primerleri gibi özel dirençler gibi "kritik" uygulamalarda kullanılabilir.
GTF, akım, voltaj, güç ve sıcaklık seviyelerinin tam teşhisini gerçekleştirir:
Güncel Tanılama:
– Toplam ve kısmi yük kesintisi alarmı
– Kesintiye uğramış yük için alarm sınırının kendi kendine öğrenme fonksiyonu
– Kısa devrede SCR için alarm – Kısa devre veya aşırı akımdaki yük için
alarm – Kesintiye uğramış dahili sigorta için alarm Gerilim Tanılama:
– Faz yokluğu için alarm
Sıcaklık Tanılaması:
– Güç modülünün aşırı ısınması durumunda alarm Yumuşak başlatma rampalı güç kontrolü, güç açıldığında yük akımı tepe noktalarını sınırlar, tüketimleri optimize eder ve yük çalışma süresini artırır.
IR lambalar için başlangıç fazındaki akımı kademeli olarak kontrol etmek üzere tasarlanmış, belirli, doğrusal bir Yumuşak Başlangıç eğrisi mevcuttur.
Dahili sıfırlanabilir "elektronik sigorta" özel bir seçenektir: aşırı hızlı sigorta atmasını önler ve makine duruş sürelerini ve bunların maliyetlerini büyük ölçüde azaltır.
Cihaz parametreleri, tüm parametreleri kolayca yönetebileceğiniz ve diğer cihazlara kopyalayabileceğiniz bir yapılandırma dosyasına kaydetmenize olanak tanıyan basit bir yapılandırma yazılımı aracılığıyla bilgisayardan yapılandırılabilir.
Ayrıca GTF'nin RS485 seri bağlantısı, Modbus RTU protokolü ile sunularak akım, voltaj, güç, yük durumu ve cihaz durumunun denetleyici terminalinden (HMI) veya PLC'den kontrol edilebilmesi sağlanmıştır.
